PREPARAZIONE DEL MICROCONTROLLER
In questa pagina vogliamo descrivere la preparazione del microcontroller in
modo tale che, una volta inserito nella locomotiva, possa essere programmato
senza doverlo smontare. Per la programmazione del microcontroller esp12-f
noi usiamo ARDUINO IDE
che, nel nostro caso, gira su Ubuntu
linux. Si può tuttavia usare senza problemi anche su MS Windows.
Una volta installato ARDUINO IDE occorre aggiungere le librerie richieste

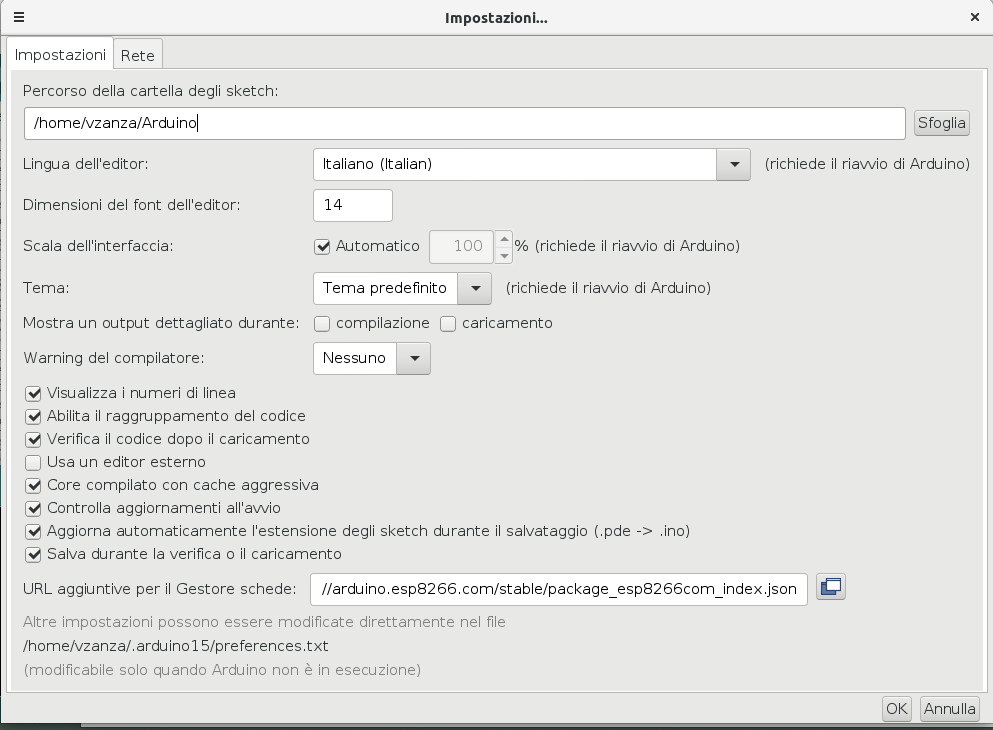

dalla nostra scheda. A tale scopo andare su File->Impostazioni e
si aprirà la seguente finestra:
Nel campo URL aggiuntive per il Gestore schede inserire
http://arduino.esp8266.com/stable/package_esp8266com_index.json
confermare con OK.
Andare adesso a: Strumenti->Scheda e selezionare Gestore
schede.
Cercare esp8266 ed installare la relativa libreria.
A questo punto siamo pronti per caricare il nostro programma, a tale scopo
selezioniamo:
Scheda: Generic ESP8266 Module
Flash size 4M (1M spiff)
Tuttavia,poiché il microcontroller esp12-f non è dotato di una presa
USB, come per esempio lo WEMOS-D1 usato negli impianti fissi, per la
sua progranmazione è necessario prima apportare delle modifiche alla
schedina stessa.
Mostriamo a destra lo schema della scheda con le modifiche apportate. Le
resistenze sono tutta da 10 kΩ. Il connettore è montato solidalmente alla
scheda in una posizione tale da non aumentare considerevolmente le
dimensioni complessive.
La parte racchiusa nell'area tratteggiata viene inserita solo per la
programmazione e rimossa subito dopo. Essa contiene due tasti necessari per
attivare lo upload del programma una volta compilato.

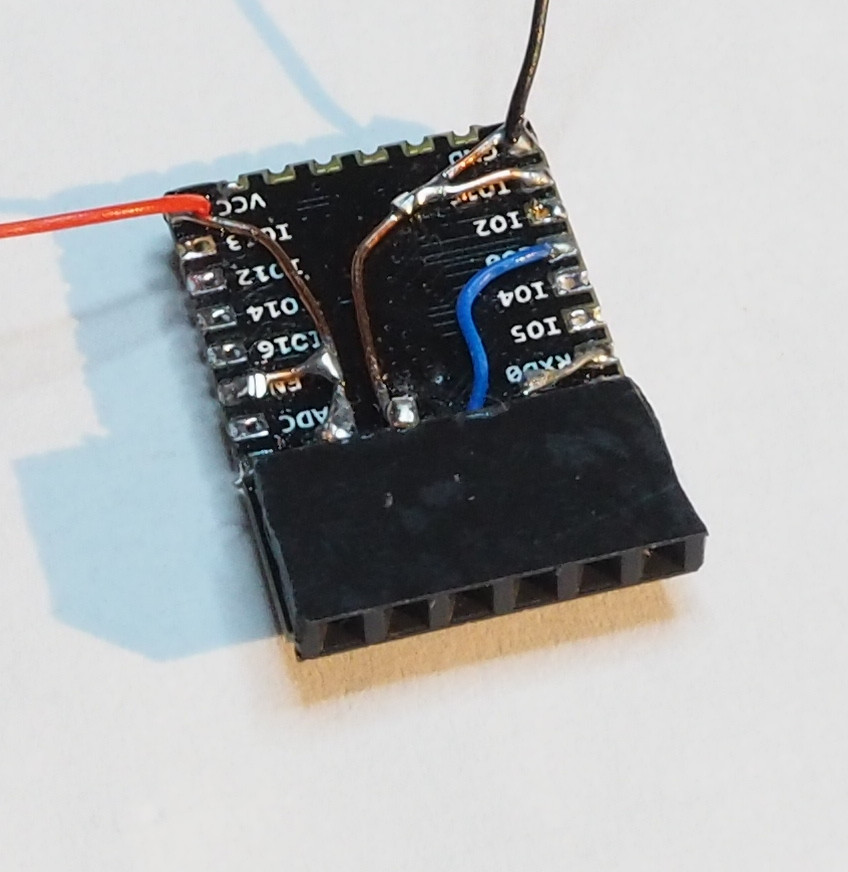

La schedina col connettore è mostrata nella foto a sinistra.

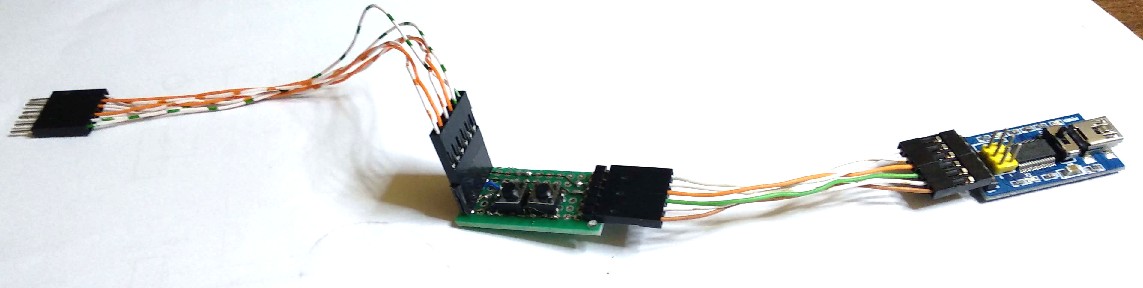

Nella figura qui sotto vediamo lo strumento usato per programmare la scheda
esp12-f.
>
Sulla destra vediamo il convertitore USB-TTL con la presa USB per la
connessione ad un computer. In centro vi è il modulo con i due tasti e sulla
sinistra il connettore da collegare al microcontroller.
